T7H -SAC儀表效果

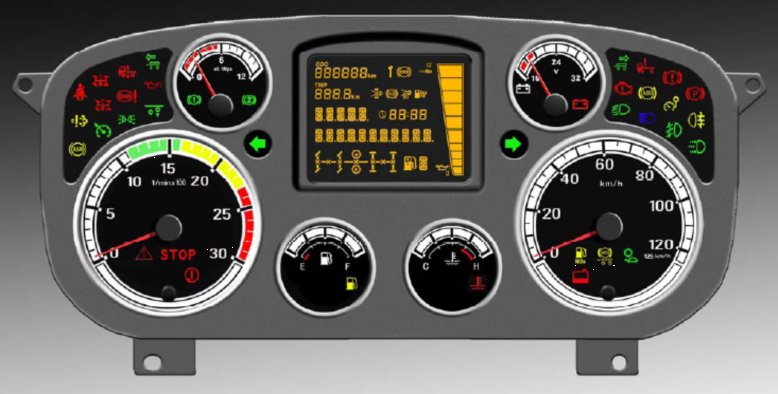

圖1燃油國Ⅲ

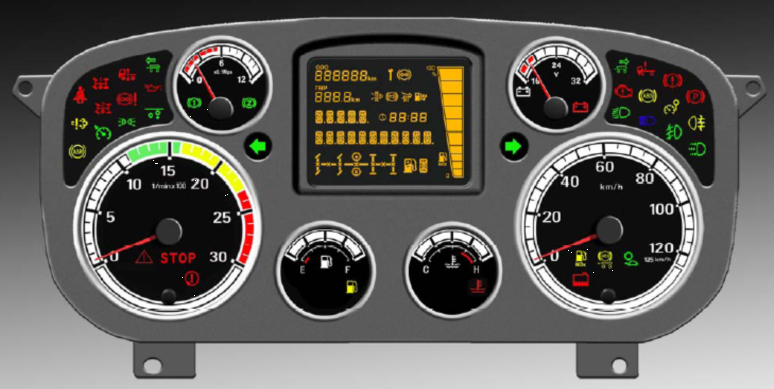

圖2燃油國Ⅳ

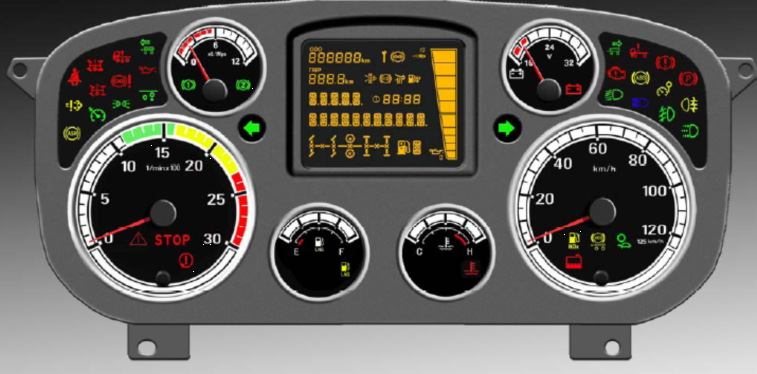

圖3 CNG

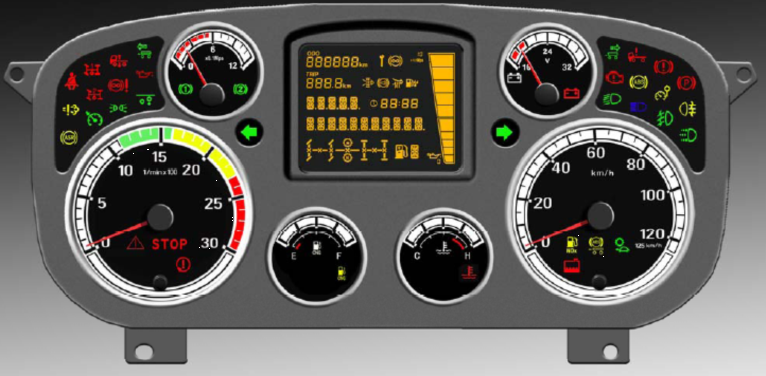

圖4 LNG

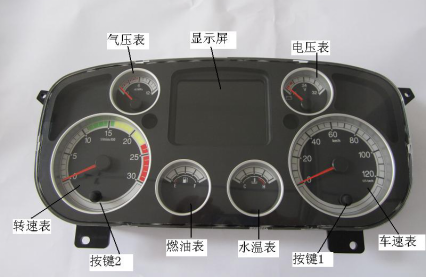

（1） T7H-SAC儀表盤說明

圖5 T7H-SAC儀表盤

（2） T7H-SAC 三組儀表差異

①WG9918581101為燃油表，通過EOL標定為國Ⅲ或國Ⅳ，兩者區別在顯示屏右側立柱，國Ⅲ顯示機油壓力，國Ⅳ顯示尿素液位。

②WG9918581102為CNG儀表，WG9918581101燃油國Ⅲ儀表的區別，是右下角燃油表的符號下面增加了CNG；

③WG9918581103為L(zhǎng)NG儀表，與WG9918581101燃油國Ⅲ儀表的區別，是右下角燃油表的符號下面增加了LNG。

儀表報警燈

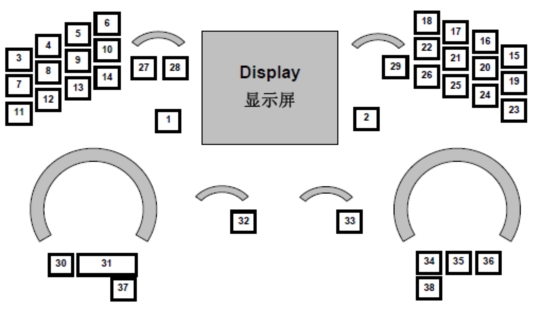

（1）儀表報警燈布局

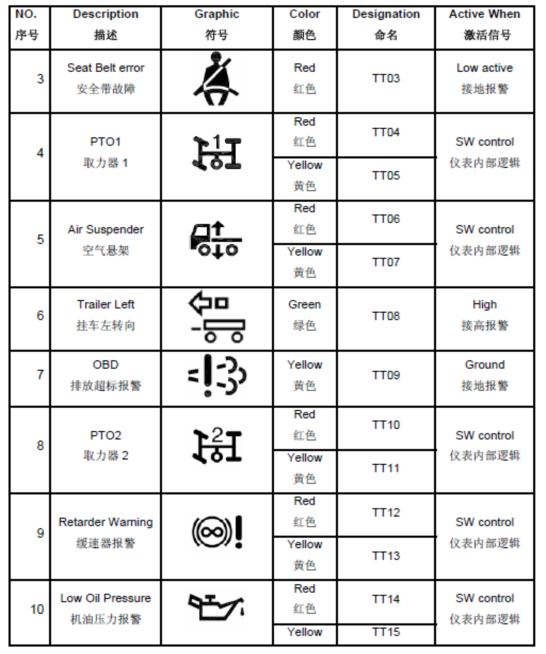

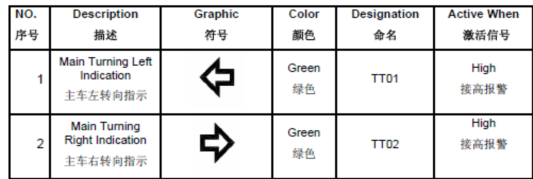

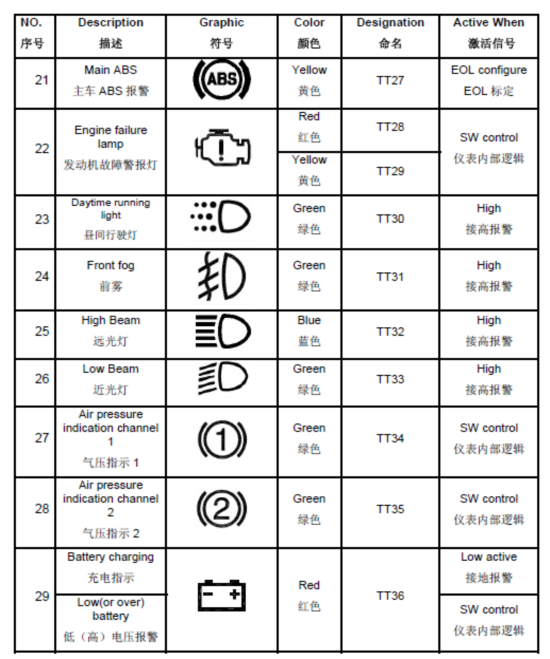

（2） 報警燈符號及其功能描述

顯示屏的布局

圖8 國Ⅲ儀表顯示屏布局

圖9 國Ⅳ儀表顯示屏布局

顯示屏報警符號

（1） 顯示屏中共有6 個報警符號

油壓/尿素液位Adblue

國Ⅲ車型顯示屏油壓顯示如圖10，此時屏蔽尿素液位Adblue。

發動機ECU未連接CAN線時，儀表在KL15上電開始3秒內沒有接收到任何傳感器信息，或者儀表檢測傳感器正常工作后，突然發生20秒鐘內沒有接受到任何傳感器信息，儀表指示0。

發動機ECU連接CAN線時，受控于CAN信息油壓，如果在5個周期內沒有收到信號，超時，指示為0。

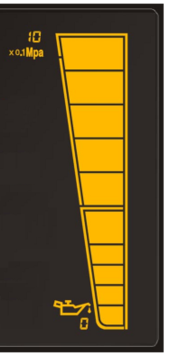

圖10 國Ⅲ車型油壓顯示

國Ⅳ車型顯示屏尿素液位Adblue顯示如圖11，此時屏蔽油壓。

此輸入來源于尿素液位CAN信息，如果在5個周期內儀表未收到該CAN信息，則指示為0。

圖11 國Ⅳ車型Adblue顯示
